¡Hola! Como proveedor de tuberías, últimamente he recibido muchas preguntas sobre cómo medir la velocidad del flujo en las tuberías. Es un aspecto crucial, especialmente cuando se trata de diversas industrias como el petróleo, el gas y el suministro de agua. Entonces, pensé en compartir algunas ideas sobre este tema.
Primero lo primero, ¿por qué necesitamos medir la velocidad del flujo en las tuberías? Bueno, ayuda a garantizar el funcionamiento eficiente del sistema de tuberías. Al conocer la velocidad del flujo, podemos determinar si las tuberías transportan el fluido a la velocidad correcta. Esto es importante para mantener la presión, prevenir bloqueos y optimizar el rendimiento general del sistema.
Ahora, profundicemos en los diferentes métodos para medir la velocidad del flujo. Uno de los métodos más comunes es el uso de caudalímetros mecánicos. Estos medidores funcionan según el principio del fluido que se mueve a través de un dispositivo mecánico, que luego gira o se mueve en respuesta al flujo. La rotación o el movimiento se traduce entonces en una medición de la velocidad del flujo.
Un tipo de caudalímetro mecánico es el caudalímetro de turbina. Consiste en una turbina colocada en la tubería. A medida que el fluido fluye a través de la tubería, hace que la turbina gire. La velocidad de rotación es directamente proporcional a la velocidad del flujo. La turbina está conectada a un sensor que mide la rotación y la convierte en una señal eléctrica, que se puede leer en una pantalla. Los medidores de flujo de turbina son bastante precisos y se usan comúnmente en aplicaciones donde se requieren mediciones de alta precisión.
Otro caudalímetro mecánico es el caudalímetro de rueda de paletas. Similar al medidor de flujo de turbina, tiene una rueda de paletas colocada en la tubería. El flujo de fluido hace que la rueda de paletas gire y la velocidad de rotación se utiliza para calcular la velocidad del flujo. Los medidores de flujo de rueda de paletas son relativamente económicos y fáciles de instalar, lo que los convierte en una opción popular para muchas aplicaciones.
Pero los medidores de flujo mecánicos tienen algunas limitaciones. Pueden verse afectados por la viscosidad del fluido y pueden requerir mantenimiento regular debido a las piezas móviles. Ahí es donde entran los medidores de flujo no mecánicos.
Uno de los caudalímetros no mecánicos más utilizados es el caudalímetro ultrasónico. Hay dos tipos principales: caudalímetros ultrasónicos de tiempo de tránsito y caudalímetros ultrasónicos Doppler.
Los medidores de flujo ultrasónicos de tiempo de tránsito funcionan enviando señales ultrasónicas a través del fluido en la tubería. Se mide el tiempo que tardan las señales en viajar aguas arriba y aguas abajo. La diferencia en los tiempos de tránsito está relacionada con la velocidad del flujo del fluido. Estos medidores son muy precisos y se pueden utilizar para una amplia gama de tipos de fluidos, incluidos líquidos y gases limpios.
Los caudalímetros ultrasónicos Doppler, por otro lado, se basan en el efecto Doppler. Envían ondas ultrasónicas al fluido y las ondas se reflejan en partículas o burbujas en el fluido. El cambio de frecuencia de las ondas reflejadas se utiliza para calcular la velocidad del flujo. Los caudalímetros Doppler son adecuados para fluidos que contienen partículas o burbujas, como aguas residuales o lodos.
Otra opción no mecánica es el caudalímetro electromagnético. Este tipo de medidor funciona basándose en la ley de inducción electromagnética de Faraday. Cuando un fluido conductor fluye a través de un campo magnético generado por el medidor, se induce una fuerza electromotriz. La magnitud de esta fuerza es proporcional a la velocidad del flujo del fluido. Los medidores de flujo electromagnéticos son muy precisos y se usan comúnmente para medir el flujo de líquidos conductores, como el agua y algunos productos químicos.
Ahora, hablemos de algunos factores que pueden afectar la precisión de las mediciones de la velocidad del flujo. El primero es el diámetro de la tubería. Los diferentes caudalímetros tienen diferentes requisitos en cuanto al diámetro de la tubería. Por ejemplo, es posible que algunos medidores de flujo no funcionen con precisión en tuberías muy pequeñas o muy grandes. Es importante elegir un medidor de flujo que sea adecuado para el diámetro de tubería de su aplicación.
Las propiedades del fluido también juegan un papel importante. Como se mencionó anteriormente, la viscosidad del fluido puede afectar el rendimiento de los medidores de flujo mecánicos. La presencia de partículas o burbujas puede afectar la precisión de los medidores de flujo ultrasónicos. Y para los medidores de flujo electromagnéticos, el fluido debe ser conductor.
La instalación del caudalímetro también es crucial. Debe instalarse en una sección recta de la tubería para garantizar un perfil de flujo uniforme. Cualquier curva, válvula u otro accesorio aguas arriba o aguas abajo del medidor de flujo puede causar turbulencias, lo que puede afectar la precisión de la medición.

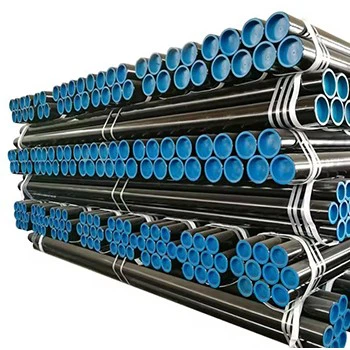

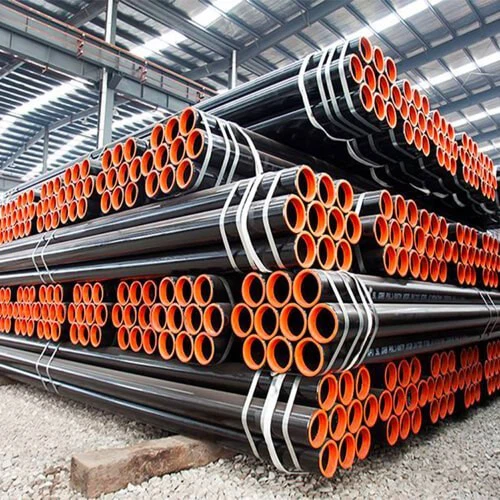

Como proveedor de tuberías, a menudo trabajo con clientes para encontrar la solución adecuada para sus necesidades de medición de la velocidad del flujo. Ofrecemos una amplia gama deTubo de conducción X42 - X80que son adecuados para diferentes aplicaciones. Ya sea que esté en la industria del petróleo y el gas, el tratamiento de agua o cualquier otro campo que requiera sistemas de tuberías, podemos ayudarlo a seleccionar las tuberías y los dispositivos de medición de flujo adecuados.
Si está interesado en aprender más sobre cómo medir la velocidad del flujo en tuberías o si está buscando tuberías de alta calidad para su proyecto, no dude en ponerse en contacto. Contamos con un equipo de expertos que pueden brindarle información y orientación detalladas. Podemos trabajar con usted para comprender sus requisitos específicos y encontrar la mejor solución para sus necesidades de medición de flujo y tuberías.
En conclusión, medir la velocidad del flujo en las tuberías es un aspecto importante de la operación del sistema de tuberías. Hay varios métodos disponibles, cada uno con sus propias ventajas y limitaciones. Al considerar factores como las propiedades del fluido, el diámetro de la tubería y los requisitos de instalación, puede elegir el medidor de flujo adecuado para su aplicación. Y si necesita tuberías confiables para acompañar su configuración de medición de flujo, estamos aquí para ayudarlo.
Referencias
- Molinero, RW (1996). Manual de ingeniería de medición de flujo. McGraw-Hill.
- Spitzer, DW (2001). Medición de caudal: Guías prácticas de medición y control. ISA - Sociedad de Instrumentación, Sistemas y Automatización.
